Введение

Исполнительная документация на электромонтажные работы является неотъемлемой частью технического оформления любых строительных проектов. Без правильно оформленного комплекта документов невозможна ни сдача объекта заказчику, ни его последующая эксплуатация. В процессе выполнения электромонтажных работ формируется объемная документация, которая отражает все аспекты проведенного монтажа.

Главная задача исполнительной документации — зафиксировать соответствие выполненных работ проектной документации и действующим нормативам. В состав исполнительной документации входят различные документы: акты, схемы, журналы, протоколы испытаний и многое другое. Каждый документ имеет свое значение и необходим для подтверждения качества и безопасности проведенных работ.

Правильно подготовленная документация позволяет избежать проблем при приемке объекта, получить необходимые согласования и заключения. В этой статье мы подробно разберем, какие виды документов входят в комплект исполнительной документации, как их правильно оформить и на что обратить особое внимание при подготовке.

Если вам необходима профессиональная замена проводки в квартире в Москве, наши специалисты выполнят электромонтаж с полным соблюдением норм и предоставят весь пакет исполнительной документации.

Состав и перечень исполнительной документации по электромонтажным работам

Полный комплект исполнительной документации включает несколько групп документов, каждая из которых выполняет свою функцию. Понимание структуры помогает правильно организовать ведение документации и ничего не упустить при сдаче.

Основные группы документов

В состав исполнительной документации по электромонтажным работам входят:

• Разрешительная документация — проектная документация с согласованиями, допуски СРО, сертификаты соответствия на материалы и оборудование
• Исполнительные схемы и чертежи — фактическое расположение смонтированного оборудования, трассы прокладки кабелей, схемы подключений
• Акты освидетельствования — акты на скрытых работ, акты испытаний и измерений, акты индивидуального опробования
• Журналы производства работ — общий журнал работ, журнал входного контроля, журналы учета
• Протоколы испытаний — протоколы измерения сопротивления изоляции, проверки заземления, испытания повышенным напряжением
• Паспорта и руководства — паспорта на электрооборудования, инструкции по эксплуатации

Детальный перечень документов

Конкретный перечень исполнительной документации зависит от объема и сложности электромонтажных работ, но обычно включает:

Требования к оформлению

Вся документация должна соответствовать установленным правилам:

• Документы оформляются в процессе выполнения работ, а не постфактум
• Каждый акт подписывается ответственными лицами со стороны подрядчика и заказчика
• Исполнительные схемы выполняются на основании рабочих чертежей с внесением фактических отклонений
• Протоколы испытаний проводятся аккредитованной лабораторией
• Все записи должны быть разборчивыми, без исправлений

Правильно оформленный состав исполнительной документации — это гарантия успешной сдачи объекта и отсутствие проблем при проверках. Поэтому к подготовке документов следует подходить ответственно с самого начала работ.

Виды документации для разных типов электроустановок и оборудования

Различные типы электроустановок требуют специфического подхода к формированию исполнительной документации. Состав документов зависит от назначения объекта, напряжения сети и сложности установленного оборудования.

Жилые и общественные здания

Для многоквартирных домов, офисных центров и общественных сооружений исполнительная документация включает:

• Схемы электроснабжения квартир и помещений общего пользования
• Акты на скрытые работы (прокладка кабелей в стенах, перекрытиях)
• Протоколы проверки заземления и зануления

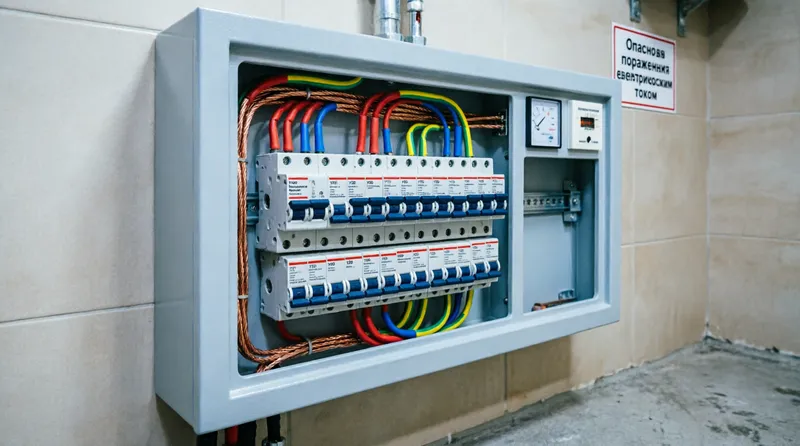

• Исполнительные схемы распределительных щитов
• Акты испытаний изоляции кабелей
• Паспорта на установленное оборудование (автоматы, УЗО, счетчики)

Особенность документации для жилых объектов — необходимость согласования с управляющими компаниями и предоставления копий документов собственникам помещений.

Промышленные объекты и производства

Для промышленных предприятий состав исполнительной документации значительно шире из-за сложности оборудования и высоких требований безопасности:

Наружные сети и кабельные линии

При монтаже наружных электросетей и прокладке кабелей формируются отдельные пакеты документов:

• Исполнительные схемы трасс — точное расположение кабелей в земле или на опорах с привязкой к ориентирам
• Акты на земляные работы — разработка траншей, устройство подушки, обратная засыпка
• Акты на прокладку кабелей — фиксация способа прокладки, глубины заложения, расстояний
• Протоколы испытаний кабельных линий — проверка изоляции, испытание повышенным напряжением
• Паспорта на муфты — соединительные и концевые муфты с указанием типа и места установки
• Акты раздельного баланса — определение границ эксплуатационной ответственности

Специальные системы

Отдельные виды электроустановок требуют дополнительной документации:

Системы молниезащиты

• Расчет зоны защиты молниеотводов
• Исполнительные схемы молниеприемников и токоотводов
• Акты проверки переходных сопротивлений
• Протоколы измерения сопротивления заземления

Системы резервного и аварийного питания

• Схемы АВР (автоматического ввода резерва)
• Протоколы проверки переключения
• Акты испытаний генераторов и ИБП
• Инструкции по эксплуатации систем

Системы учета электроэнергии

• Схемы подключения счетчиков
• Акты допуска приборов учета в эксплуатацию
• Протоколы поверки счетчиков
• Акты разграничения балансовой принадлежности

Особенности для реконструируемых объектов

При проведении реконструкции или капитального ремонта к исполнительной документации дополнительно прикладываются:

• Акты обследования существующих сетей
• Ведомость демонтированного оборудования
• Схемы с указанием заменяемых элементов
• Акты на дополнительные работы
• Заключения о техническом состоянии демонтируемых конструкций

Важно понимать, что для каждого конкретного объекта состав документации определяется проектом и требованиями заказчика. Поэтому перед началом работ необходимо согласовать полный перечень документов, которые будут предъявлены при сдаче.

Исполнительная документация на прокладку кабеля и кабельных линий

Прокладка кабелей — один из ключевых этапов электромонтажных работ, требующий особо тщательного документального оформления. От правильности заполнения документации зависит безопасность эксплуатации кабельных линий и возможность их обслуживания в будущем.

Основные документы при прокладке кабеля

Комплект исполнительной документации на прокладку кабельных линий включает:

• Исполнительные схемы трасс с привязкой к ориентирам и координатам
• Акты на скрытые работы (траншеи, каналы, тоннели)
• Журнал прокладки кабелей
• Протоколы испытаний кабельных линий
• Паспорта на кабельную продукцию с сертификатами
• Акты на монтаж кабельных муфт и концевых заделок
• Ведомость смонтированного кабеля с указанием марок и длин

Акты на скрытые работы

При подземной прокладке кабеля обязательным является оформление актов освидетельствования скрытых работ. Эти документы фиксируют состояние подготовительных работ до засыпки траншеи:

Каждый акт подписывается представителем подрядчика, технического надзора заказчика и, при необходимости, представителя эксплуатирующей организации.

Исполнительные схемы трасс

Исполнительная схема кабельной трассы — это чертеж, отражающий фактическое расположение кабеля относительно постоянных ориентиров. Схема должна содержать:

• Точные размеры привязки трассы к зданиям, сооружениям, инженерным сетям
• Глубину заложения кабеля в каждой характерной точке
• Места установки кабельных муфт с координатами
• Пересечения с другими коммуникациями и способы защиты
• Расположение кабельных колодцев и пунктов перехода
• Марки и сечения кабелей на каждом участке

Схемы выполняются в масштабе, обычно 1:500 для наружных сетей и 1:100 для внутренних. Все отступления от проектной документации обязательно указываются с обоснованием.

Протоколы испытаний кабельных линий

После окончания прокладки кабельная линия подвергается испытаниям, результаты которых оформляются протоколами:

1. Измерение сопротивления изоляции — проводится мегаомметром на напряжение 2500 В для кабелей выше 1000 В и 500-1000 В для низковольтных кабелей
2. Испытание повышенным напряжением — для силовых кабелей применяется постоянное или переменное напряжение в зависимости от типа изоляции
3. Проверка целостности жил — прозвонка всех жил кабеля
4. Измерение сопротивления заземления — для кабелей с металлической оболочкой или броней
5. Проверка фазировки — соответствие маркировки жил на обоих концах линии

Протоколы испытаний составляются электроизмерительной лабораторией, имеющей соответствующую лицензию. Без этих документов ввод кабельной линии в эксплуатацию невозможен.

Особенности для разных способов прокладки

Состав документации варьируется в зависимости от способа прокладки кабеля:

Прокладка в земле

• Акты на разработку и засыпку траншей
• Схемы с указанием глубины заложения
• Акты на установку сигнальной ленты и защитных плит
• Документы по защите от механических повреждений

Прокладка в трубах и каналах

• Акты на монтаж трубных конструкций
• Протоколы протяжки кабеля
• Схемы расположения труб в блоках
• Акты на герметизацию вводов

Прокладка по эстакадам и в кабельных сооружениях

• Акты на монтаж кабельных конструкций (лотки, короба, полки)
• Схемы раскладки кабелей на конструкциях
• Акты на установку противопожарных перегородок
• Документы по заземлению кабельных конструкций

Журнал прокладки кабелей

Отдельным документом ведется журнал прокладки кабелей, в котором фиксируются:

• Дата прокладки каждого кабеля
• Марка, сечение и длина кабеля
• Номера барабанов, с которых производилась размотка
• Температура воздуха при прокладке (важно для кабелей с ПВХ изоляцией)
• Способ прокладки и применяемые механизмы
• Фамилии ответственных исполнителей

Правильно оформленная документация на прокладку кабеля — это не только требование нормативных документов, но и залог безопасной эксплуатации электроустановки на протяжении всего срока службы. Любые неточности в схемах могут привести к повреждению кабеля при последующих земляных работах или ремонте.

Исполнительные схемы и техническая документация в электромонтаже

Исполнительные схемы являются основой технической документации в электромонтаже. Они отражают фактическое расположение оборудования и трасс кабельных линий после завершения работ, позволяя в будущем проводить обслуживание, ремонт и модернизацию системы.

Виды исполнительных схем

В зависимости от назначения и объекта электромонтажа составляются различные типы схем:

• Однолинейные схемы — показывают состав и взаимосвязь элементов системы электроснабжения без детализации каждой фазы
• Принципиальные схемы — отображают полную электрическую связь между элементами установки
• Схемы расположения — фиксируют фактическое размещение оборудования, щитов, кабельных трасс в пространстве
• Монтажные схемы — содержат информацию о способах крепления, соединениях и маршрутах прокладки
• Схемы заземления — показывают расположение заземляющих устройств и способы подключения

Требования к оформлению схем

Исполнительные схемы должны соответствовать строгим требованиям:

Отличия от проектной документации

Важно понимать разницу между проектной и исполнительной документацией:

• Проектная документация — разрабатывается до начала работ, показывает запланированное решение
• Исполнительная документация — создается в процессе и после работ, отражает фактическое исполнение

Все отступления от проекта должны быть зафиксированы в исполнительной документации с указанием причин изменений. Если отклонения существенные, требуется согласование с проектировщиком.

Техническая документация на оборудование

Помимо схем, в состав исполнительной документации входит техническая документация на установленное оборудование:

1. Паспорта изделий — содержат технические характеристики, серийные номера, дату изготовления
2. Руководства по эксплуатации — инструкции по монтажу, настройке и обслуживанию
3. Сертификаты соответствия — подтверждают соответствие оборудования техническим регламентам
4. Протоколы заводских испытаний — результаты проверки оборудования на заводе-изготовителе
5. Гарантийные талоны — условия и сроки гарантийного обслуживания

Цифровые форматы и BIM-модели

Современные технологии позволяют создавать исполнительную документацию в цифровом формате:

• Электронные схемы — в форматах DWG, PDF с возможностью масштабирования и поиска
• BIM-модели — трехмерные информационные модели здания с привязкой электрических систем
• QR-коды на оборудовании — быстрый доступ к паспортным данным и схемам подключения
• Облачные хранилища — централизованный доступ к документации для всех участников проекта

Использование цифровых форматов упрощает передачу документации заказчику и последующую эксплуатацию объекта.

Практические рекомендации

Для качественного оформления исполнительной документации:

• Начинайте ведение схем с первого дня работ, фиксируя все изменения
• Используйте ту же систему обозначений, что и в проекте
• Делайте фотографии скрытых работ до закрытия конструкций
• Храните документацию в защищенном от влаги и повреждений месте
• Передавайте заказчику полный комплект в твердом переплете и электронном виде

Правильно оформленные исполнительные схемы и техническая документация — это не просто формальность, а необходимый инструмент для безопасной и эффективной эксплуатации электроустановки на протяжении всего срока службы.

Порядок сдачи и требования к исполнительной документации по электрике

Сдача исполнительной документации — завершающий этап электромонтажных работ, от которого зависит ввод объекта в эксплуатацию. Неправильно оформленные документы могут стать причиной отказа в приемке и дополнительных затрат на доработку.

Этапы сдачи документации

Процесс сдачи исполнительной документации проходит в несколько этапов:

1. Подготовка комплекта — сбор всех актов, схем, протоколов и паспортов в единый пакет
2. Внутренняя проверка — контроль полноты и правильности оформления со стороны подрядчика
3. Предварительная передача — ознакомление заказчика и технического надзора с документами
4. Устранение замечаний — доработка при выявлении недостатков
5. Официальная сдача — подписание акта приема-передачи документации
6. Архивное хранение — передача части документов в архив заказчика или эксплуатирующей организации

Требования к оформлению

Исполнительная документация должна соответствовать строгим требованиям:

Участники приемки

В процессе сдачи исполнительной документации участвуют:

• Подрядчик — предоставляет полный комплект документов
• Заказчик — принимает документацию и подписывает акты
• Технический надзор — проверяет соответствие работ проекту
• Авторский надзор — контролирует соответствие проектным решениям (при необходимости)
• Представитель эксплуатирующей организации — принимает объект для дальнейшей эксплуатации
• Инспектор Ростехнадзора — при приемке опасных объектов

Типичные ошибки при сдаче

Наиболее частые проблемы, которые приводят к отказу в приемке:

• Отсутствие актов на скрытые работы
• Неполный комплект протоколов испытаний
• Расхождения между исполнительной схемой и фактическим монтажом
• Отсутствие подписей ответственных лиц
• Неправильное оформление журналов работ
• Отсутствие сертификатов на материалы и оборудование
• Несоответствие данных в разных документах

Нормативная база

Оформление исполнительной документации регулируется следующими документами:

• ГОСТ Р 51872-2019 «Документация исполнительная геодезическая»
• СП 76.13330.2016 «Электротехнические устройства»
• Правила устройства электроустановок (ПУЭ)
• Правила технической эксплуатации электроустановок потребителей
• РД-11-02-2006 «Требования к составу и порядку ведения исполнительной документации»

Практические рекомендации

Для успешной сдачи исполнительной документации:

1. Начинайте оформление документов с первого дня работ
2. Ведите реестр всей документации для контроля полноты
3. Регулярно проверяйте соответствие схем фактическому монтажу
4. Храните документы в защищенном месте, делайте резервные копии
5. Заранее согласуйте с заказчиком формат и объем передаваемой документации
6. Подготовьте пояснительную записку с описанием выполненных работ

Правильно оформленная и своевременно сданная исполнительная документация — это гарантия успешной приемки объекта и отсутствие проблем при дальнейшей эксплуатации электроустановки.
